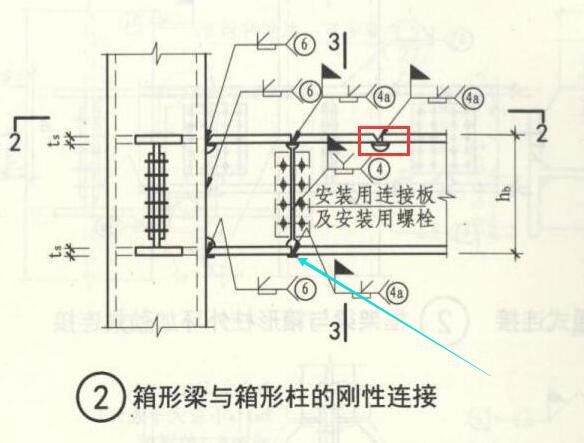

這個箱形梁是全焊節點，所以用安裝螺栓

標準節點是對的

頂板那一小塊是最后封口焊接的

兩側用普通螺栓安裝到位，熔透焊接兩側和底板，頂板需要開洞，否則螺栓安裝不了。最后封堵頂板

一般箱型截面多大，才能用這種節點？就是手可以伸進去進行螺栓安裝

我覺得在側面開圓形手孔，貼環形墊板，安裝后，再用圓形板封堵更好

只開手孔，那么底板如何焊接？

下面這條焊縫是從頂面伸下去焊接的？如果梁較高的話，也是很困難

梁高寬比一定是要合理的

好吧，可能手孔的方式適合腹板全高強螺栓連接

難道這道仰焊？

我們做的有很多箱形對接，這道有從外面焊的，但是這要在地面操作，安裝上去的，要么伸手從上面開洞焊接，要么大斷面人進去焊接

邊上開手孔適合大斷面

腹板用安裝螺栓很正常啊，這個腹板是坡口襯墊焊接，腹板上的連接板就充當襯墊用的，如果是高強螺栓肯定是不焊的。

然后右側坡口襯墊焊接沒有多余，因為這是個箱形結構現場拼接，一般只能焊上面和2個側面，下面坡口襯墊焊接不便，所以就干脆拿下主梁上翼緣一部分板（開手孔），先將箱形左右兩側和下表焊接好，然后封上上面取下的一塊板，這塊板四周用坡口襯墊圍焊一周。
