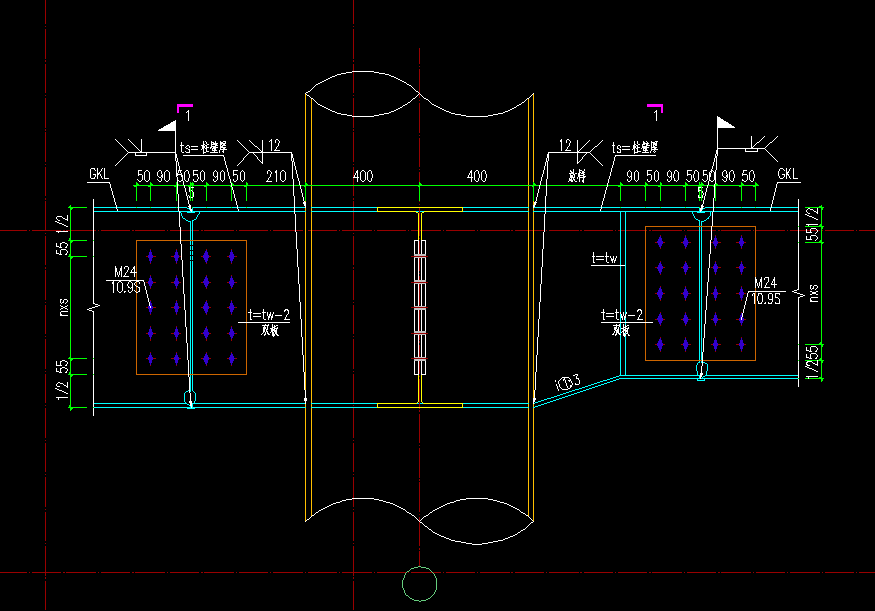

【圓柱與鋼梁剛接做成內隔板或內隔板＋懸臂梁段連接】
最近在做一個項目有點疑惑，圓柱與鋼梁剛接，但是由于邊界原因，沒有辦法做成標準外環板結點，只能做成內隔板或內隔板+懸臂梁段連接，按04SG519懸臂段是小于1.6m,16SG519規定是大于1/10跨度且大于2倍梁高，
1、如果梁柱直接栓焊剛接弧形的熔透喊含現場能否保證質量，內隔板焊縫是否能滿足設計要求。
2、如果采用懸臂段是否按最新規定執行
這樣有問題嗎？
2018-12-16
一根通高，不變截面把
按框架弄
2018-12-16
正好以前做過一個類似的~
2018-12-16

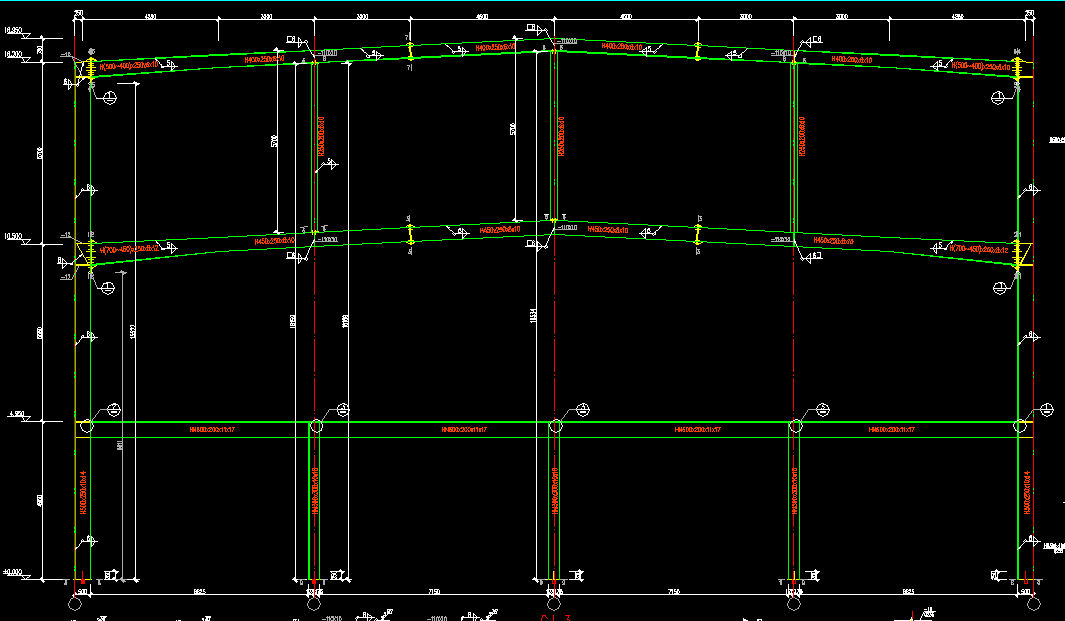

這里上端沒有山墻？
有山墻的話，要是我，上部直接用最小斷面例如250x150，加墻架柱，加支撐
2018-12-16

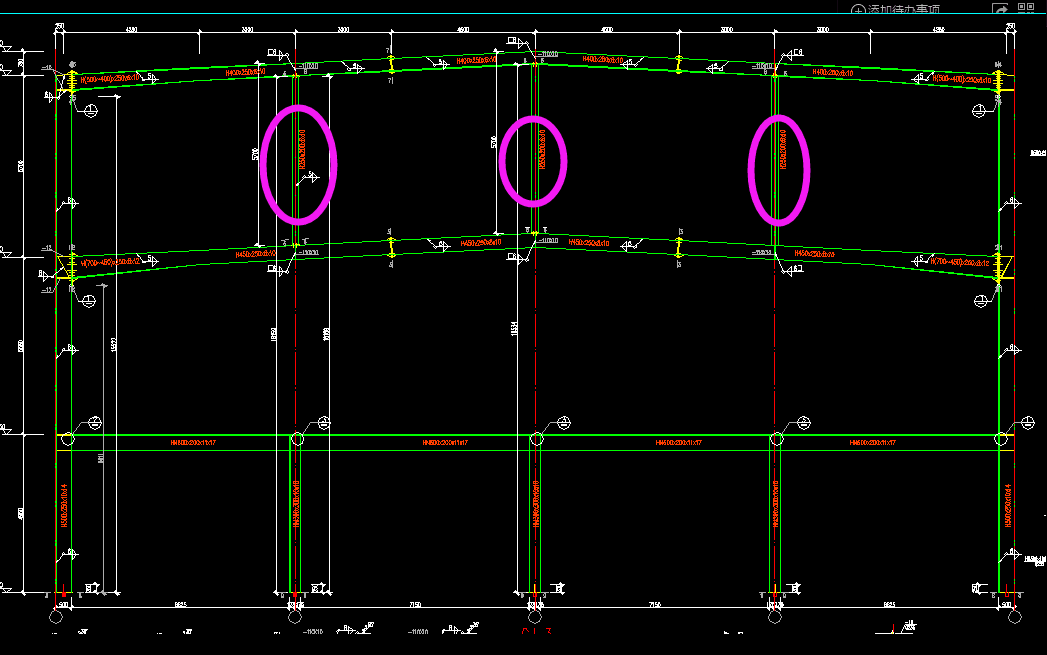

這是抗風柱？
2018-12-16
墻架柱，高低跨連接需要的
否則這里墻面檁條沒處接
2018-12-16

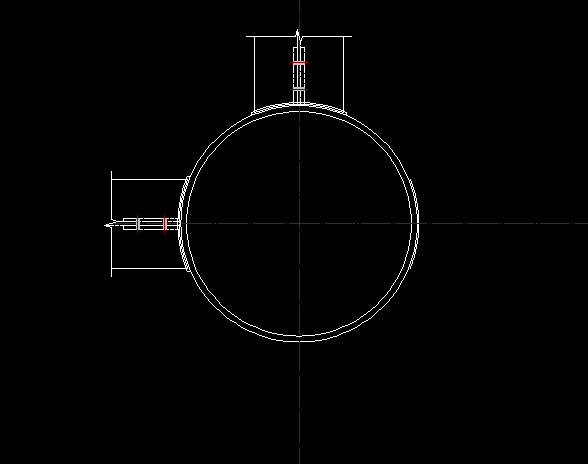

遇變形縫處做內隔板
這種節點現場很難保證焊接質量吧？
2018-12-16
這節點如何保證傳力?
2018-12-16
內隔板
2018-12-16
2018-12-16
內隔板如何焊接，管看起來很小啊,人進不去
2018-12-16
800
2018-12-16
800也進不去
管是連續的，至少爬幾米進去，怎么焊接
2018-12-16
昨天跟老總討論，老總說大于400通通給我做內隔板...
2018-12-16
那是扯淡，400....你問老總手夠長嗎
2018-12-16

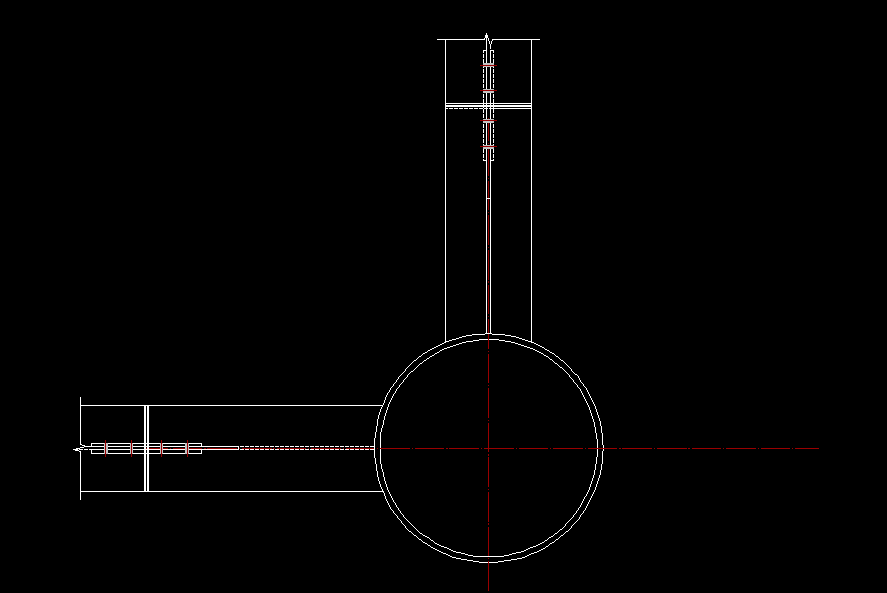

能不能考慮 節點位置圓管單獨加工 和柱對接
2018-12-16
跟工廠那邊溝通過了，大于400人可以進去，就是柱子需要每層都斷掉
2018-12-16

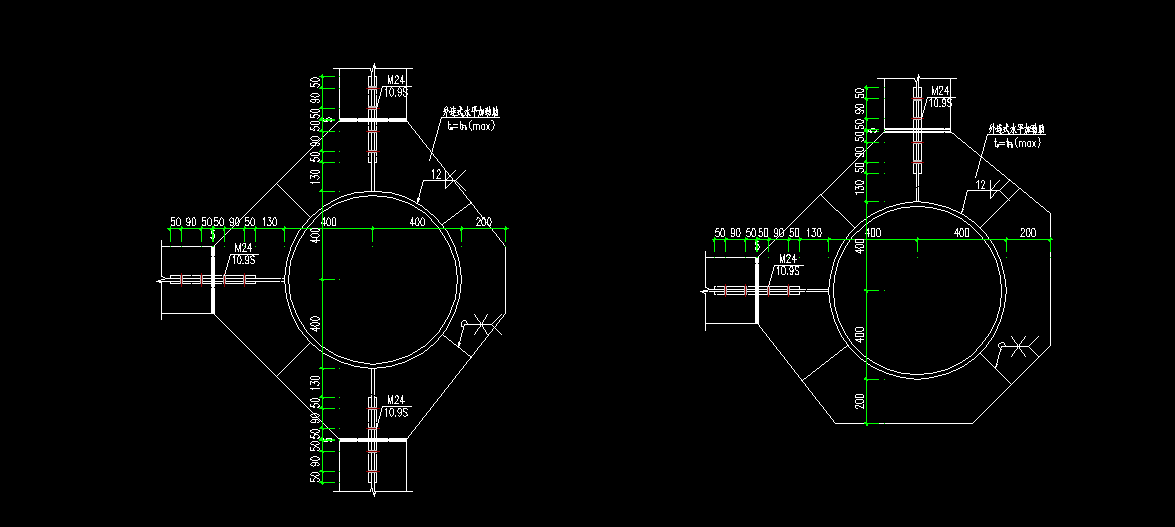

要么做隔斷，要么做環板
2018-12-16
貫通隔板
2018-12-16
這種截面柱采用直縫是不是不太好
2018-12-16
就是400截面每層斷，也只能從單側焊接，而且靠里的加勁焊接角度肯定不夠，能保證溶透？
同時，由于加勁要就梁翼緣，肯定厚，去溶透兩塊厚加勁，跟溶透較薄的壁板，你看哪個容易？你老板可能不知道12與6的溶透遠大于兩倍關系這個道理吧。且不說在里面焊接角度不夠難以溶透。
