【大跨度屋面鋼梁與混凝土柱子頂交接豎向支承】
請問大跨度屋面鋼梁與混凝土柱子頂交接豎向支承這樣合適么？
端部是鉸接點
大的33米
梁側設有加緊版
我現在關心的是節點支座是否滿足鉸接點?
計算時端部是鉸接,中間是豎向支承
已有8個回答
我來回答一下
歷史用戶
2018-5-18
梁高如果不大的話，這樣也可以。
我也用過，不過我會把底部加寬一點，保證梁不會側向傾倒
歷史用戶
2018-5-18
這樣可以看做鉸接，但不知道那個支座肋能否算過
８００～２０００是什么意思？端部８００？中間２０００？
歷史用戶
2018-5-18
對，變截面
中間坡
兩段800 端部
歷史用戶
2018-5-18
支座下混凝土要算一下局壓。
支座內部了混凝土作用不大。
剪力大不大，如何傳遞？

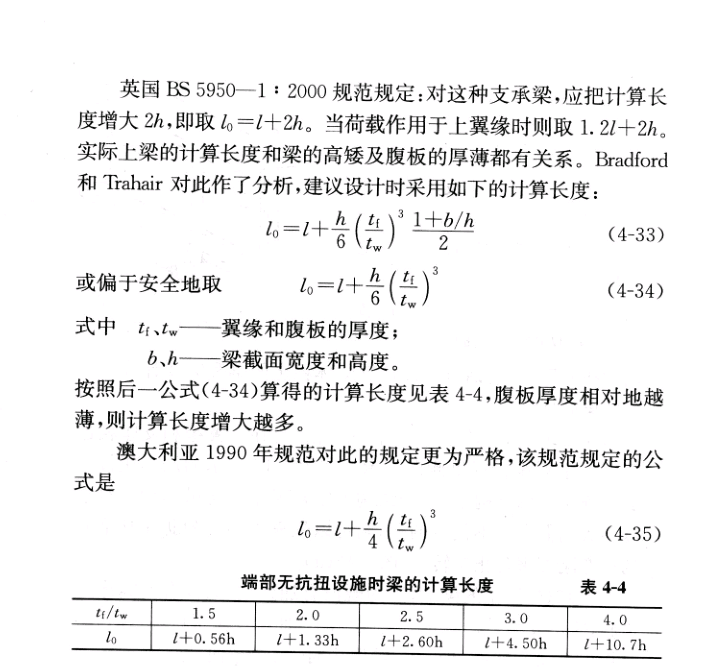

支座如果有條件加寬一點，保證梁的側向穩定�；蛘咴黾觽认蛑瘟骸�
歷史用戶
2018-5-18
可以用雙角鋼兩邊撐在框架梁上
歷史用戶
2018-5-18
這么做合適么

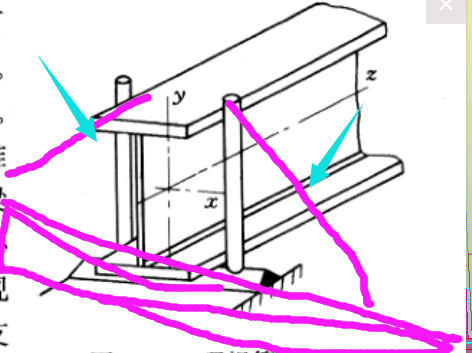

由于是鉸接，支座必定有轉動，一但有轉角，給斜角鋼附加應力如何驗算？
這個簡支支座會帶來很大應力集中，一般荷載大的還是要曲面的那種支座。擔心支座端失穩，其實可以加個短水平構件就好了
歷史用戶
2018-5-18
這個支座沒有支座處的橫向加勁肋－不合理。
這個支座在肋下會有應力集中，因此要驗算局壓，底下混凝土的局壓，和加勁肋的焊縫及穩定。
歷史用戶
2018-5-18
支座地方肯定是要加勁肋
